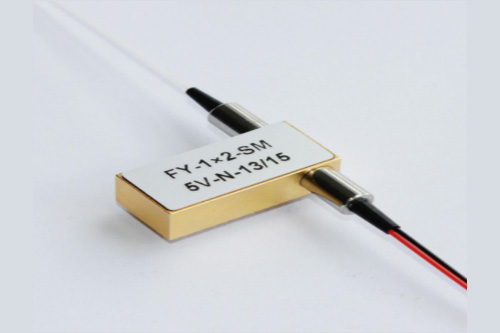

1×2 光開關(機械式)
產品特點
- Low Insertion Loss
- Monolithic Package
- Cost-Effective
- Latching or Non-Latching
- TTL or LVTTL Drive Upon Request
- Customized Driver Circuit Upon Request
- Telcordia GR-1221 Qualified
光開關是一種光路控制器件，起著切換光路的作用，在光纖傳輸網絡和各種光交換系統中，可由微機控制實現分光交換，實現各終端之間、終端與中心之間信息的分配與交換智能化。1×2 機械式光開關靠光纖或光學元件移動使光路發生改變，實現切換光路的目的。
- Route Fiber Test System
- Re-Configurable OADM
- Network Restoration
- Network Protection
- Network Monitoring
3.1 性能參數
| 參數 | Min. | Typical | Max. |
| 中心波長?(nm) | 1310,1550,1310 and 1550 | ||
| 帶寬 (nm) | 100nm | ||
| 通道間隔 (nm) | 20 | ||
| 插入損耗 (dB) | 1.50 | ||
| 切換時間 | 10 | ||
| 切換速度（Hz） | 10 | ||
| 串?dāng)_?(dB) | 60 | ||
| 重復性dB) | ±0.02 | ||
| 電壓(V) | 4.5~5.5 | ||
| 耐久性 | ?10milion | ||
| 回波損耗(dB) | 45 | ||
| 偏振相關損耗(dB) | 0.10 | ||
| 最大承受功率(mW) | 300 | ||
| 工作溫度范圍(℃) | 0~70 | ||
| 儲存溫度范圍（℃） | -40~85 | ||
| 光纖類型 | Corning SMF 28e+?or equal（客戶定義類型） | ||
| 光纖長度 | ≥1.0（客戶定義長度） | ||
| 產品尺寸 | 28x13x8 | ||
3.2 Electronic pins structure
Non-latching
| optical path | condition | |||||
| PIN1 | PIN10 | PIN3-2 | PIN3-4 | PIN8-9 | PIN8-7 | |
| 1-3 | GND | +5v | OPEN | CLOSE | OPEN | CLOSE |
| 1-2 | N/A | N/A | CLOSE | OPEN | CLOSE | OPEN |
Latching
| optical path | circuit driver | condition | ||||||
| PIN1 | PIN5 | PIN10 | PIN6 | PIN3-2 | PIN3-4 | PIN8-9 | PIN8-7 | |
| 1-3 | N/A | N/A | +5v | GND | OPEN | CLOSE | OPEN | CLOSE |
| 1-2 | +5v | GND | N/A | N/A | CLOSE | OPEN | CLOSE | OPEN |
