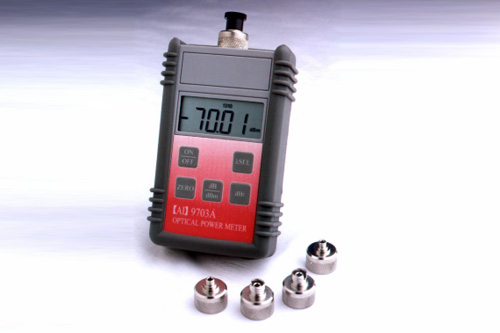

手持式光功率計 AI9703A/B AI9704A/B（750～1700nm，-70～+10dBm，-50～+27dBm）
產品特點
- 微處理器控制的智能化儀器
- 表面貼裝（SMT）技術，體積小、重量輕、可靠性高
- 高靈敏度、大動態范圍
- 0.01dB顯示分辨率、測量值和波長同時顯示
- 對不同波長存儲測量參考值，關機不丟失數據
- 電池供電，方便野外現場作業
應用范圍廣泛的手持式光功率計
AI97系列手持式光功率計系列是先進儀器儀表公司新開發的微處理器控制的智能化手持式光功率計，可用于通常的光纖系統、電信網絡、光纖計算機網絡、高功率的CATV系統、光纖放大器、YIG及LD的光功率測試。
AI97系列手持式光功率計采用了全新的、具有當前國際水平的信號處理、微處理器軟硬件技術及微電子技術，為用戶提供高性能、高可靠性、小巧堅固并且操作簡單的儀器。是目前國內外性能較好、體積重量較小的光功率計,具備當前國際水平。
AI97系列手持式光功率計采用了寬工作溫度范圍、高清晰度的專用液晶顯示器，使測試結果更加一目了然。非易失性存儲器的采用為用戶對被測系統的遠端、近端測試提供了及大的方便。
AI97系列手持式光功率采用5號電池供電，非常適用于進行野外作業。
| 型號 | AI9703A/AI9703B | AI9704A/AI9704B | ||
| 光探測器件 | InGaAs | InGaAs/濾光片 | ||
| 工作波長 | 850nm、980nm、1300nm、1310nm、1480nm、1550nm | |||
| 測量范圍 | -70～+10dBm、-70～+10dBm | -50～+27dBm | ||
| 絕對精度 | ±0.2dB（校準條件下） | |||
| 線性度 | ±0.03dB | |||
| 顯示方式 | LCD，同時顯示功率值（mW、μW、nW、dBm、dB、dBr） 測試波長，電池耗盡（LOB） | |||
| 顯示分辨率 | 對數：0.01dB,線性:0.1～1％ | |||
| 光輸出方式 | FC 型 | 可互換FC/SC/ST型 | FC 型 | 可互換FC/SC/ST型 |
| 數據存儲 | EEPROM（每個波長各存儲一個參考值） | |||
| 工作環境 | -15 ～+60℃，0％～95％,RH（不結露） | |||
| 儲存環境 | -35 ～+70℃，0％～95％,RH（不結露） | |||
| 電池 | 兩節AA（5號）堿性電池（連續使用壽命＞60小時） | |||
| 尺寸、重量 | 62×125×23 mm（不包括保護套）, ≤100g（不含電池） | |||
注:對于AI9704A/AI9704B,當測試功率電平大于+23dBm時,測量時間不能超過2分鐘,否則會燒毀濾光片。 ?
| 訂購代號 | 名稱 |
| AI9703A | 手持式光功率計 |
| AI9703B | 手持式光功率計 |
| AI9704A | 手持式光功率計（CATV） |
| AI9704B | 手持式光功率計（CATV） |
