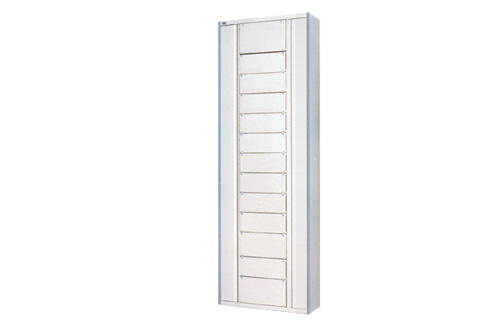

GPX01-C型光纖配線架
產品特點
- 采用19″標準機架，全正面操作，可并架、背靠背、靠墻安裝；
- 采用熔接配線一體化模塊，容量大、密度高；
- 全封閉式結構，外形美觀、防塵；
- 模塊化結構，配置靈活、安裝快捷；
- 全程走纖路徑設計，全程保護跳纖，并保證其彎曲半徑≥ 40mm；
- 配置有光纜引入單元，光纜引入、接地、固定完善、可靠；
- 配置架間跳纖單元，便于架間跳纖； 8.可安裝光分路器、波分復用器等增值模塊單元。
GPX01-C系列光纖配線架（ODF）用于光纖通信系統中局端主干光纜的成端和分配，可方便地實現光纖線路連接、分配和調度，是光纜和光通信設備的配線連接設備。
技術指標:
●工作溫度: -5℃～+40℃
●相對濕度：≤85%(+30℃)
●大氣壓力：70～106Kpa
●貯存溫度：-25℃～+55℃
工作指標:
●標稱工作波長:850nm、1310nm、1550nm
●光纖活動連接器：符合GB12507以及相關標準規定
●光纖光纜：符合GB/T11819和GB/T7424的規定
訂貨步驟：
- 確定光纖配線架高度
- 確定光纖配線子架型號
- 根據配線容量確定光纖配線架及子架數量
- 若選用GPX02-B型子架，則需確定AC05-RP12模塊數量
- 確定適配器、尾纖、跳樓類型及數量
- 確定是否選購貯纖單元及數量
- 確定是否選購假面板及數量
- 確定相關附件數量
| 型號 | 規格（高×寬×深）mm | 配線容量（芯） |
| GPX01-C20 | 2000×800×400 前后雙開門中間放單元箱體（中空） | 504 |
| GPX01-C22 | 2200×800×400 前后雙開門中間放單元箱體（中空） | 576 |
| GPX01-C26 | 2600×800×400 前后雙開門中間放單元箱體（中空） | 720 |
| GPX02-A型光纖配線箱 | ||
| GPX02-A4/72 | 482*176*300 19”安裝界面，4U安裝高度，72芯容量，12芯一體化模塊。 | 72（芯） |
| GPX02-A4/48 | 482*176*280 19”安裝界面，4U安裝高度，48容量，12芯一體化模塊。 | 48（芯） |
| GPX02-A3/36 | 482*132*300 19”安裝界面，4U安裝高度，36芯容量，12芯一體化模塊。 | 36（芯） |
| GPX02-A2/24 | 482*88*280 19”安裝界面，4U安裝高度，24容量，12芯一體化模塊。 | 24（芯） |
| GPX02-A1/12 | 482*44*300 19”安裝界面，4U安裝高度，12芯容量，12芯一體化模塊。 | 12（芯） |
