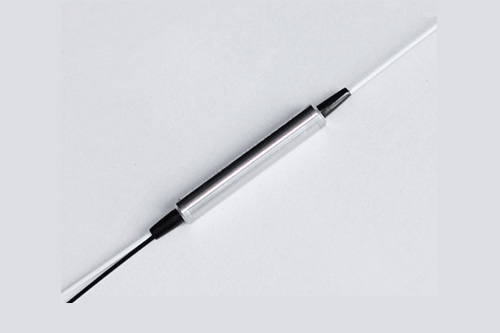

3端口濾波片型波分復用器
產品特點
- 高隔離度，低插入損耗
- 光路無膠
- 高可靠性和穩定性
- 產品材質符合RoHS要求
- 符合GR-1209、GR-1221等相關可靠性標準
1×2 FWDM（三端口濾波片型波分復用器）是采用薄膜濾波片(TFT)技術用于組合和分離各種網絡應用中的光信號。基于薄膜濾波片技術，F(xiàn)WDM擁有更高的隔離度和分離更窄波長的能力。
- FTTx
- NGPON
- Broadband Networks
- Optical Add/Drop Multiplexing
- Telecommunications
- Metro Networks
- CATV Systems
| 參數 | Min. | Typical | Max. |
| 工作波長范圍 (nm) | 1260-1680 | ||
| 透射波長范圍?(nm) | 1260-1360（客戶可指定） | ||
| 反射波長范圍?(nm) | 1460-1680（客戶可指定） | ||
| 透射通道插入損耗 (dB) | 0.80 | ||
| 反射通道插入損耗 (dB) | 0.60 | ||
| 平坦度（dB） | 0.30 | ||
| 透射通道隔離度 (dB) | 40 | ||
| 反射通道隔離度(dB) | 15 | ||
| 方向性 (dB) | 50 | ||
| 回波損耗(dB) | 45 | ||
| 偏振相關損耗(dB) | 0.10 | ||
| 偏振模色散 | 0.10 | ||
| 最大承受功率(mW) | 300 | ||
| 工作溫度范圍(℃) | -40~85 | ||
| 儲存溫度范圍（℃） | -40~85 | ||
| 光纖類型 | Corning SMF 28e+?or equal（客戶定義類型） | ||
| 光纖長度 | ≥1.0（客戶定義長度） | ||
| 產品尺寸 | All glass ?4.0×26 Steel tube ?5.5×35 | ||
